Надежный прибор от производителя с поддержкой в течение всего срока использования
Программно-аппаратный комплекс для исследования электрической активности головного мозга, синхронной регистрации ЭЭГ, ЭКГ, ЭОГ, ЭМГ, периферической кислородной сатурации, дыхания, вызванных потенциалов и видеомониторинга.
Применяется в функциональной диагностике, неврологии, сомнологии, нейропсихологии, реабилитации и научных исследованиях.
Соответствует европейским стандартам безопасности и требованиям Технического регламента по медицинским изделиям. Разработан для профессиональной, удобной и эффективной работы.
Стандартная ЭЭГ Вызванные потенциалы ВидеомониторингМодели:
Модели:
| ВЫЗВАННЫЕ ПОТЕНЦИАЛЫ | Долголатентные слуховые и зрительные, когнитивные |
| ЭЭЃ ВИДЕОМОНИТОРИНГ | Длительная синхронная запись ЭЭЃ и видео (до 72 часов) |
Дополнительные модули, по желанию заказчика, поставляются со всеми моделями ЭЭГ серий BRAINTEST и BRAINTEST PLUS
Параметр | Значение | ||

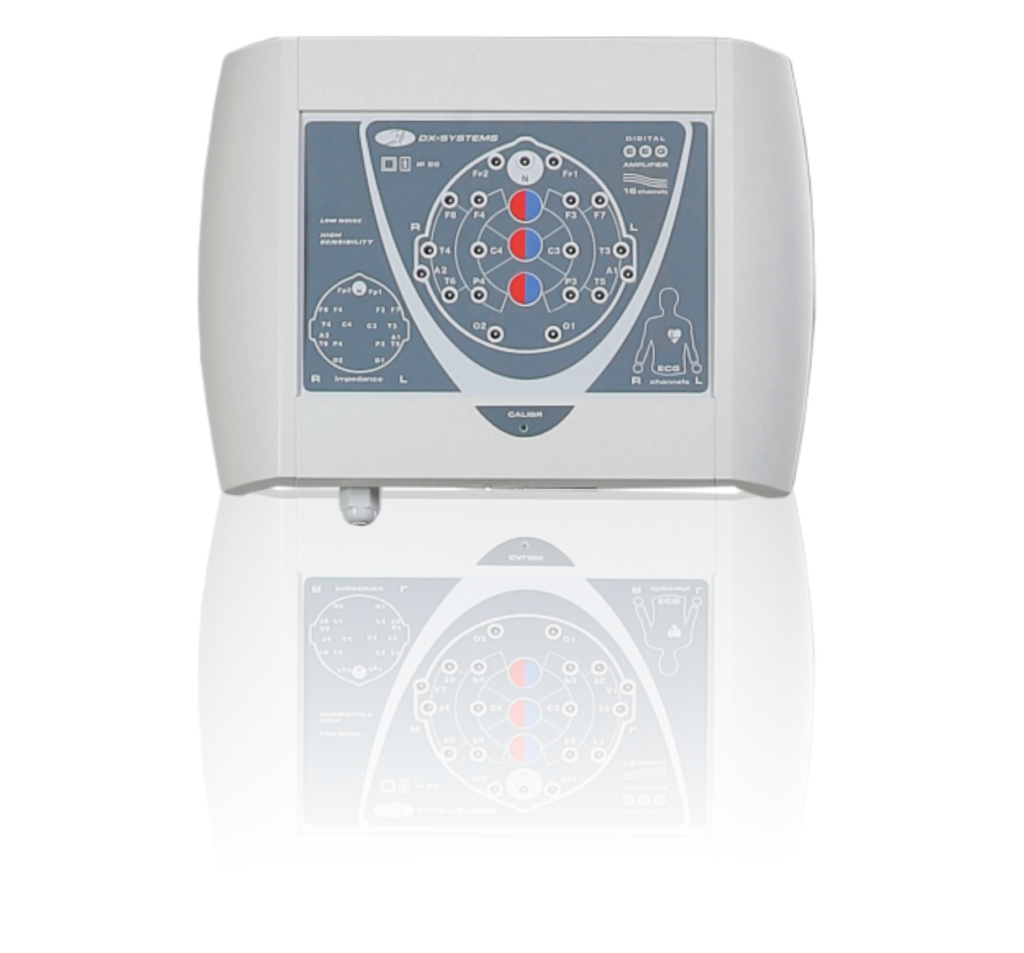

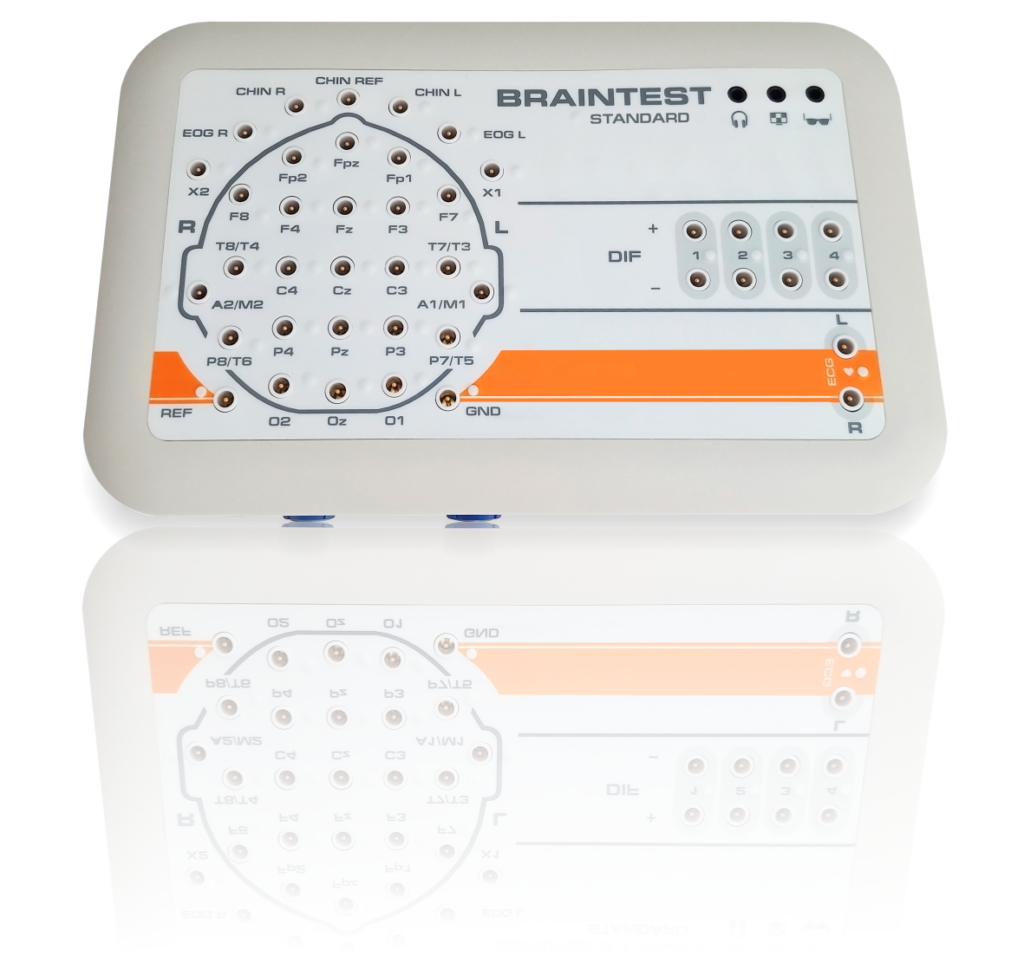

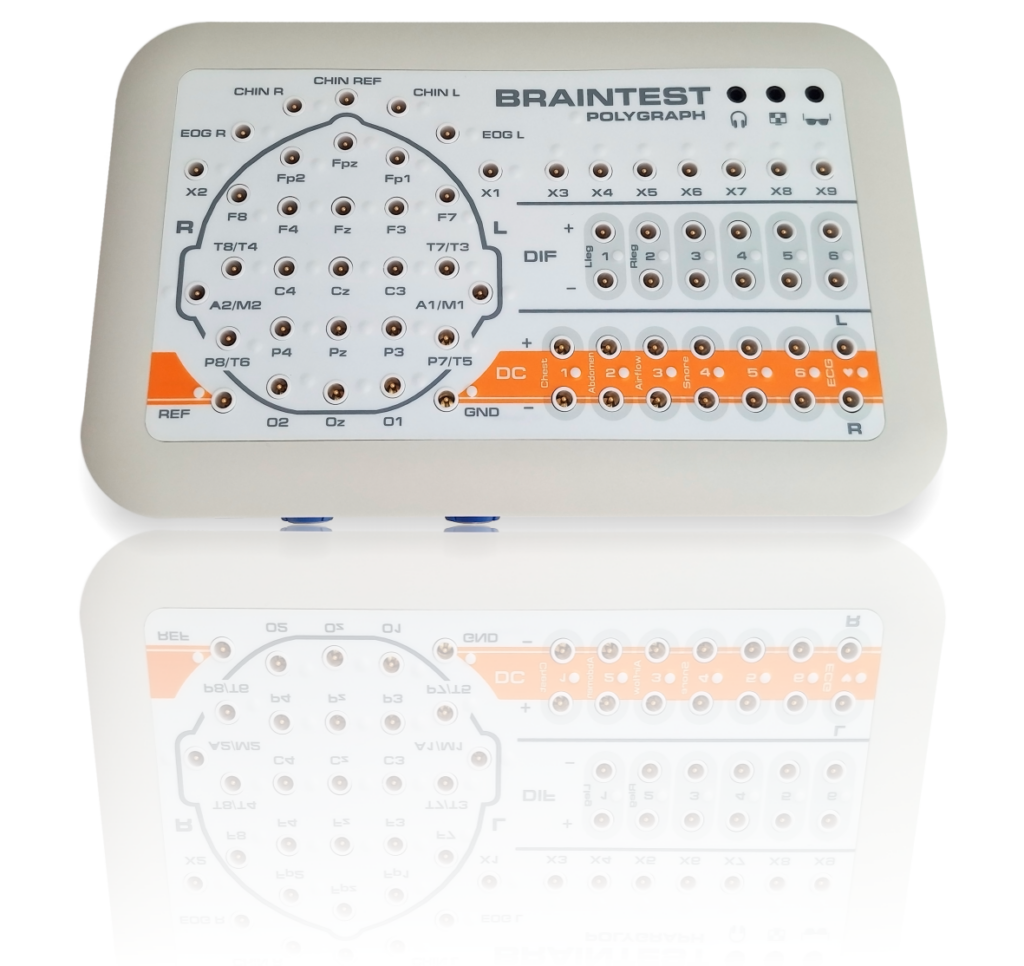

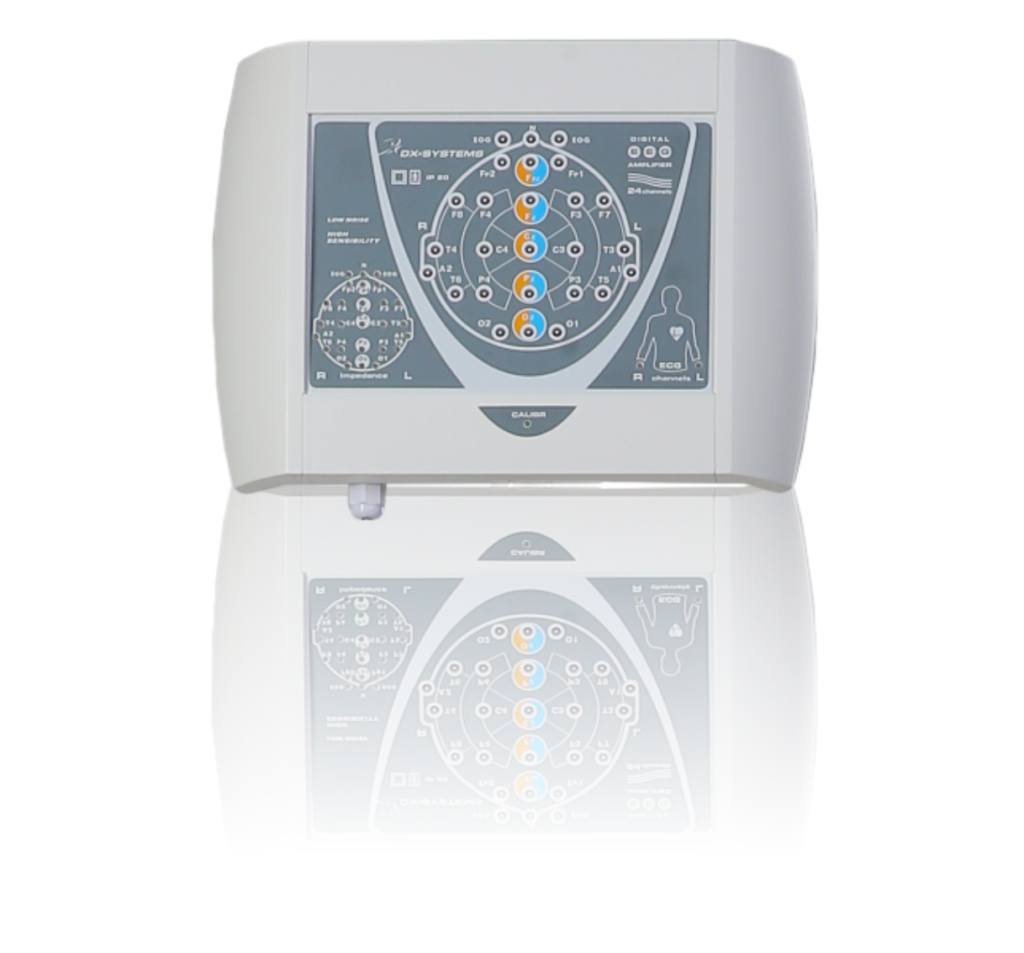

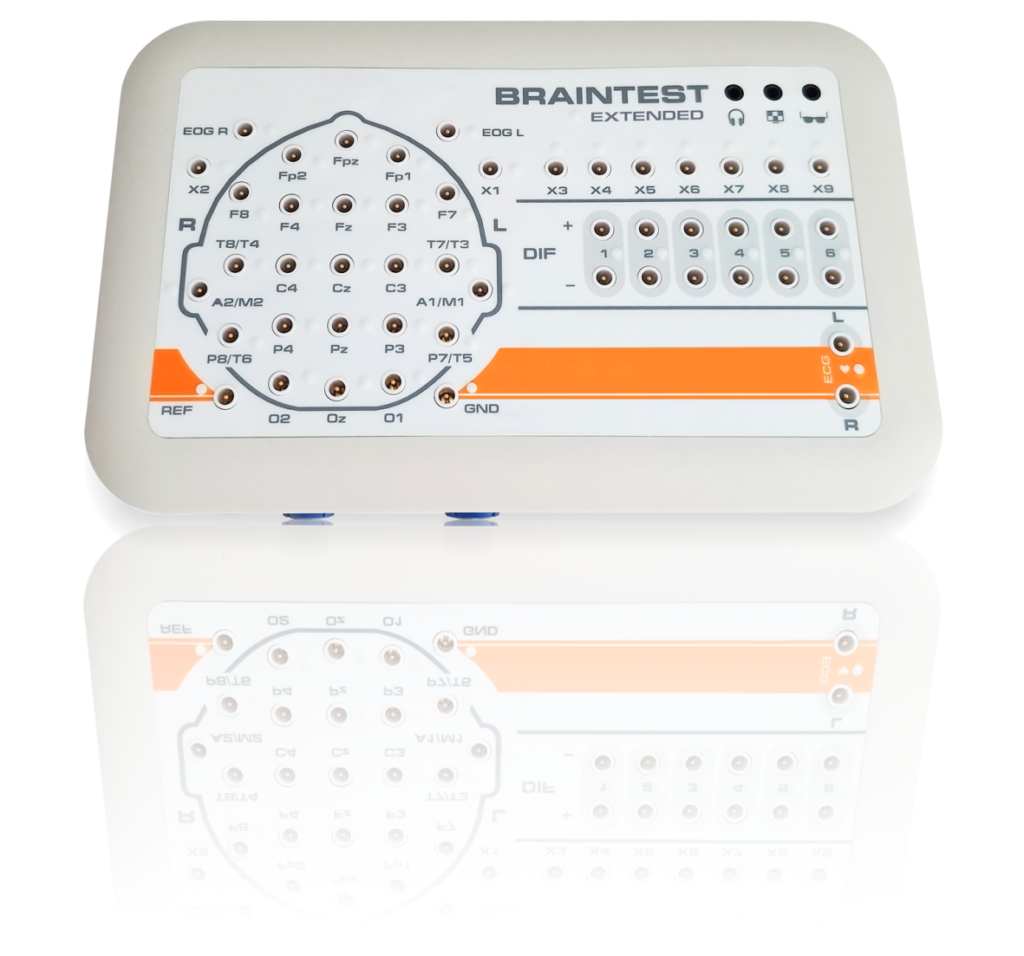

BRAINTEST-16 | BRAINTEST-24 | BRAINTEST PLUS | |
Количество ЭЭГ каналов | 16 | 21 | 19 / 23 / 30 |
Количество каналов DIF | — | — | 2 / 6/ 8 |
Количество ЭОГ каналов | — | 2 | 2 |
Количество каналов SPO2 | 1 | 1 | 1 |
Количество каналов ЕКГ | 1 | 1 | 1 |
Количество каналов постоянного тока | — | — | 6 |
Диапазон регистрации входного сигнала | 1 – 2000 мкВ | 1 – 4000 мкВ | ± 300 мВ з можливістю збільшення до ± 2,4 В |
Напряжение внутренних шумов, приведенное ко входу (среднеквадратическое значение) |
≤ 1 мкВ — |
≤ 1 мкВ — |
≤ 1 мкВ ≤ 1 мкВ |
Диапазон частот входного сигнала | 0.5 – 75 Гц | 0.5 – 75 Гц | 0.16 – 200 Гц |
Частота дискретизации | 400 Гц | 1000 Гц | 500 / 1000 / 2000 Гц |
Фильтры высоких / низких частот | 0.16…2 Гц / 15…100 Гц | ||
Коэффициент послабления синфазного сигнала на частоте 50 Гц · каналов ЭЭГ · каналов DIF |
≥ 100 дБ — |
≥ 100 дБ — |
≥ 105 дБ ≥ 120 дБ |

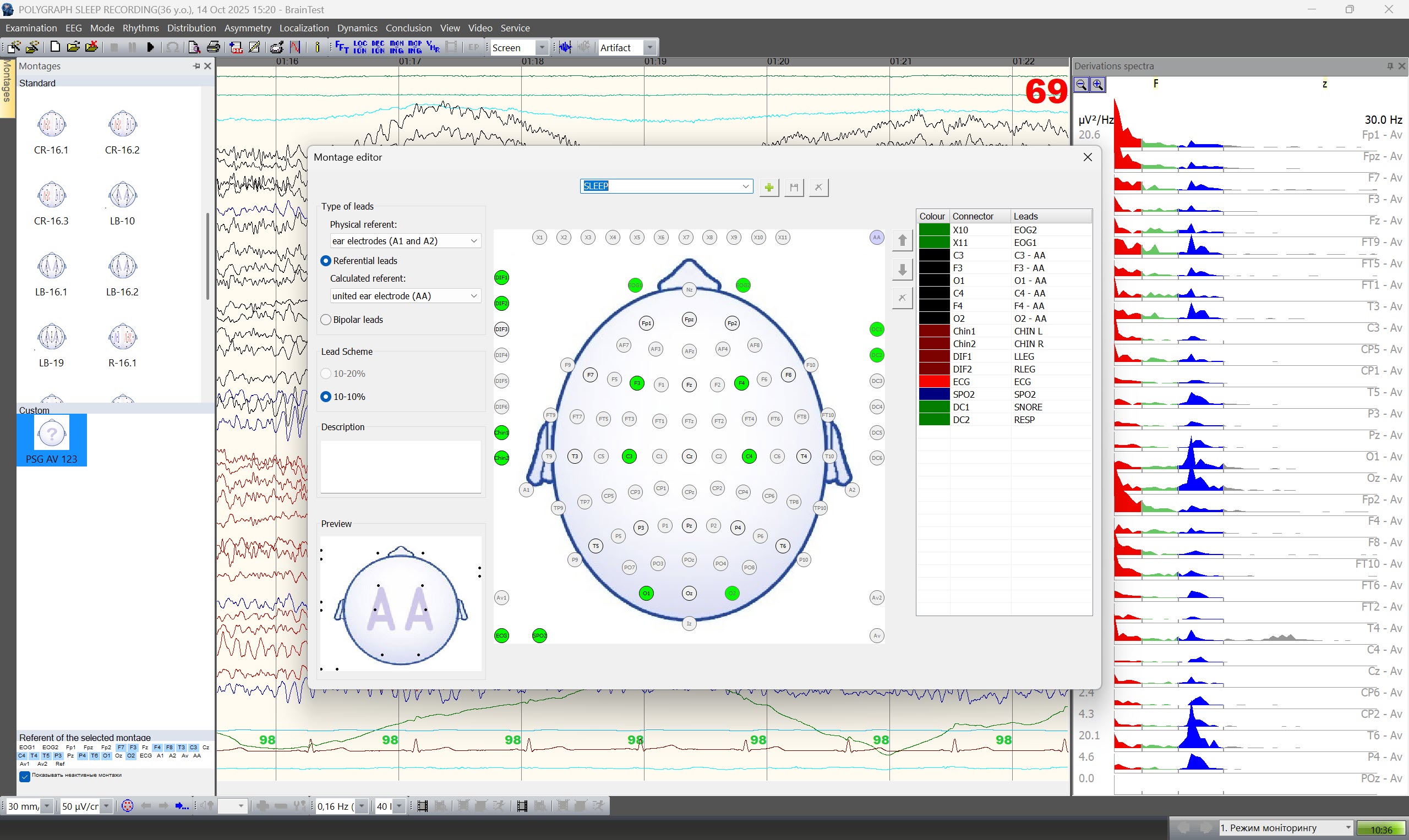

Пользовательский интерфейс может быть сконфигурирован для специфических задач врача. Программа имеет инструмент, позволяющий работать с Монтажами. Он предназначен для формирования требуемых моно- и биполярных наборов отводов.
Профили используются для конкретной диагностической задачки, в которых можно найти протокол с нужным набором исследований.
Светодиодные индикаторы импеданса позволяют наблюдать за качеством контакта электрода кожи при установке электродов и записи ЭЭГ.
Программное обеспечение позволяет создавать различные виды 2D и 3D карт мощности и амплитуды ЭЭГ при записи или анализе ЭЭГ в реальном времени.

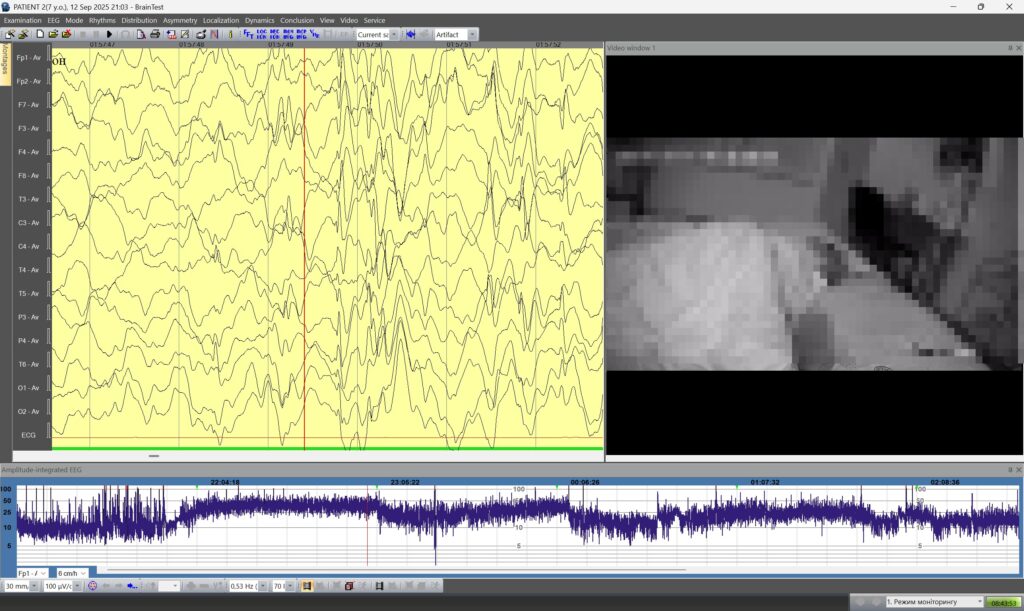

Синхронная запись ЭЭГ и видеорегистрация пациента позволяет наблюдать за ним при регистрации электроэнцефалограмм.
Набор этих инструментов помогает лучше понять наблюдаемые процессы, следовательно, и точнее определить тип патологии.
С помощью множества инструментов анализа можно проанализировать любой записанный фрагмент ЭЭГ или всю запись.

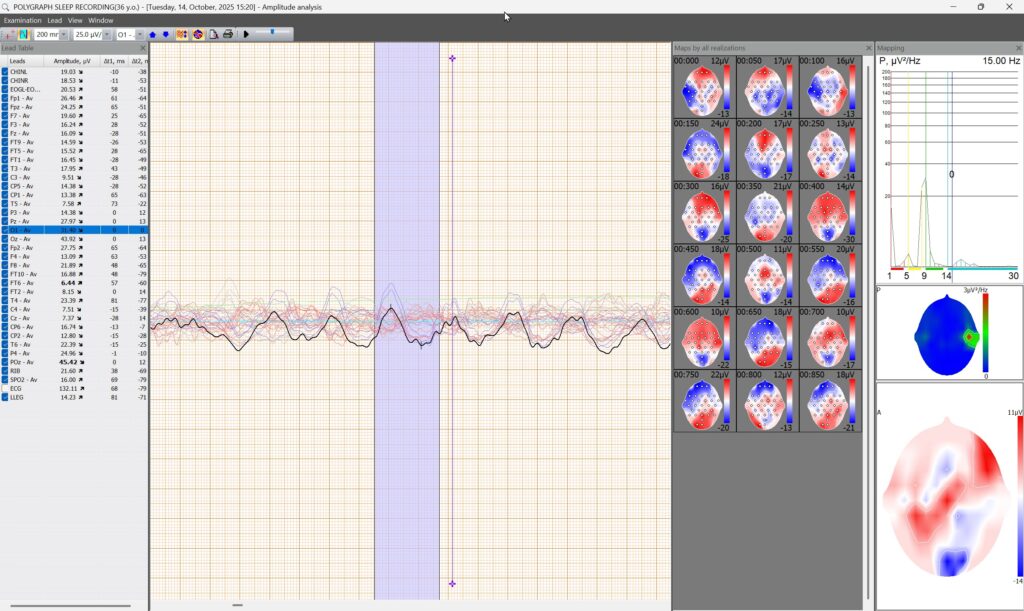

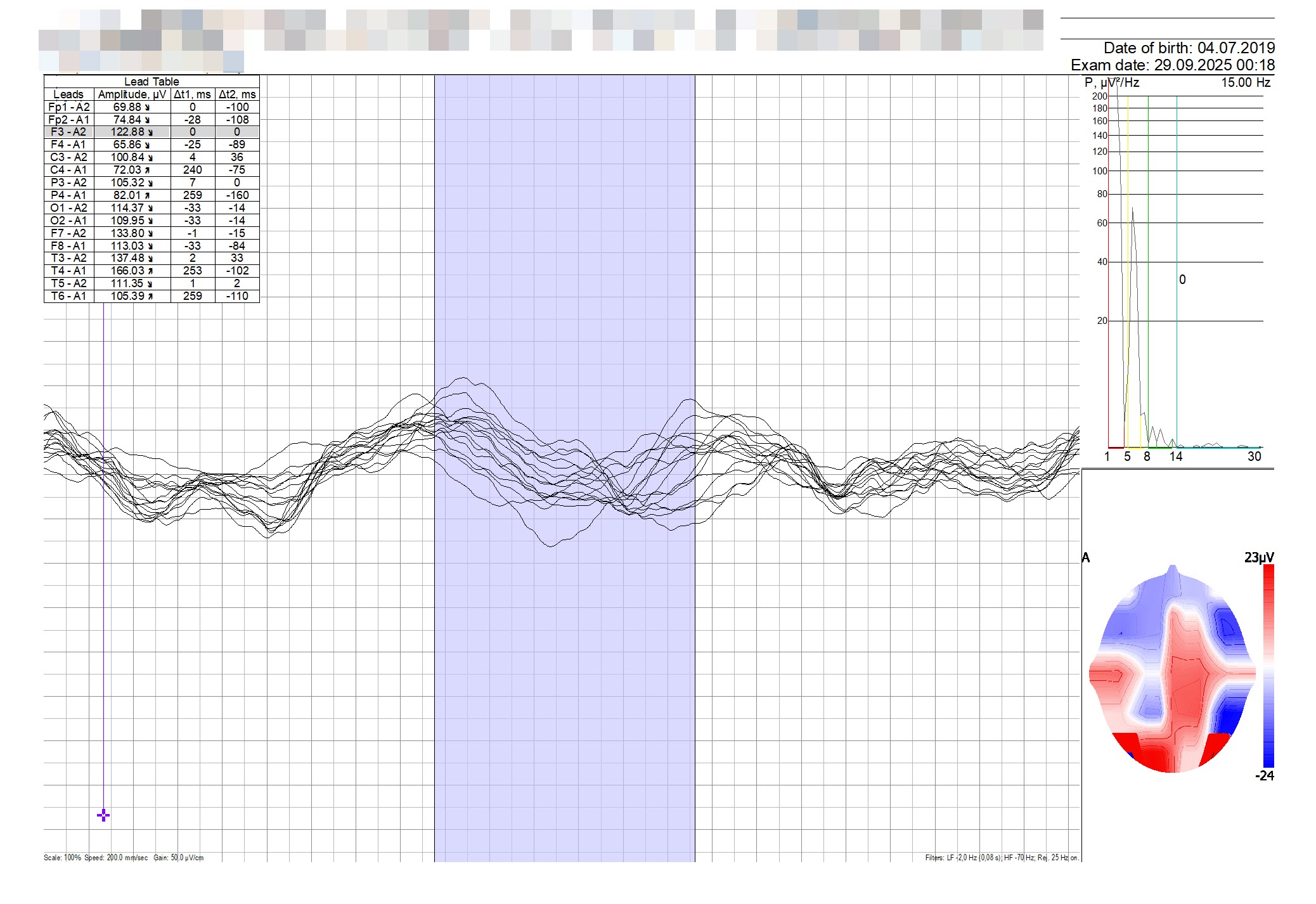

Одним из инструментов исследования ЭЭГ является амплитудный анализ, который используется для более глубокого анализа ЭЭГ феноменов. Кроме амплитуд анализируется хронодисперсия пиков, что необходимо для идентификации первичной патологической активности. Картирование амплитуды позволяет визуализировать поляризационные процессы.

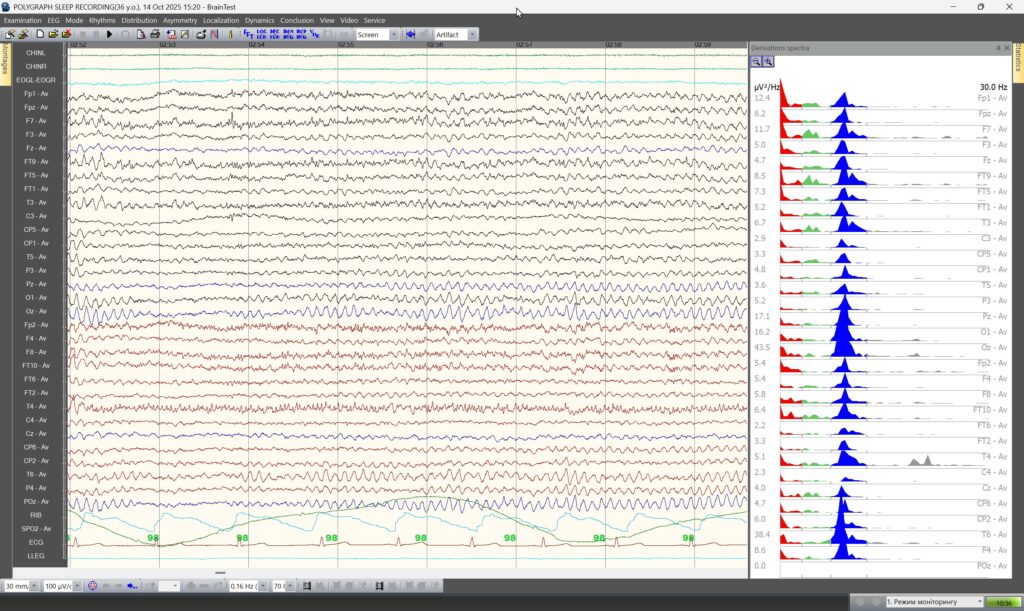

Программное обеспечение прибора предоставляет широкий набор методов обработки электроэнцефалограммы и форм представления результатов её анализа: просмотр в различных системах отведений, фильтрация поддиапазонов, разметка ЭЭГ, фильтрация ЭЭГ, сравнение двух электроэнцефалограмм, спектральный анализ (на базе Фурье или Вейвлет-преобразования), корреляция, авто- и кросс-корреляция, когерентный, биспектральный анализ как в виде таблиц и чисел, так и в виде графиков, диаграмм и карт распределения.

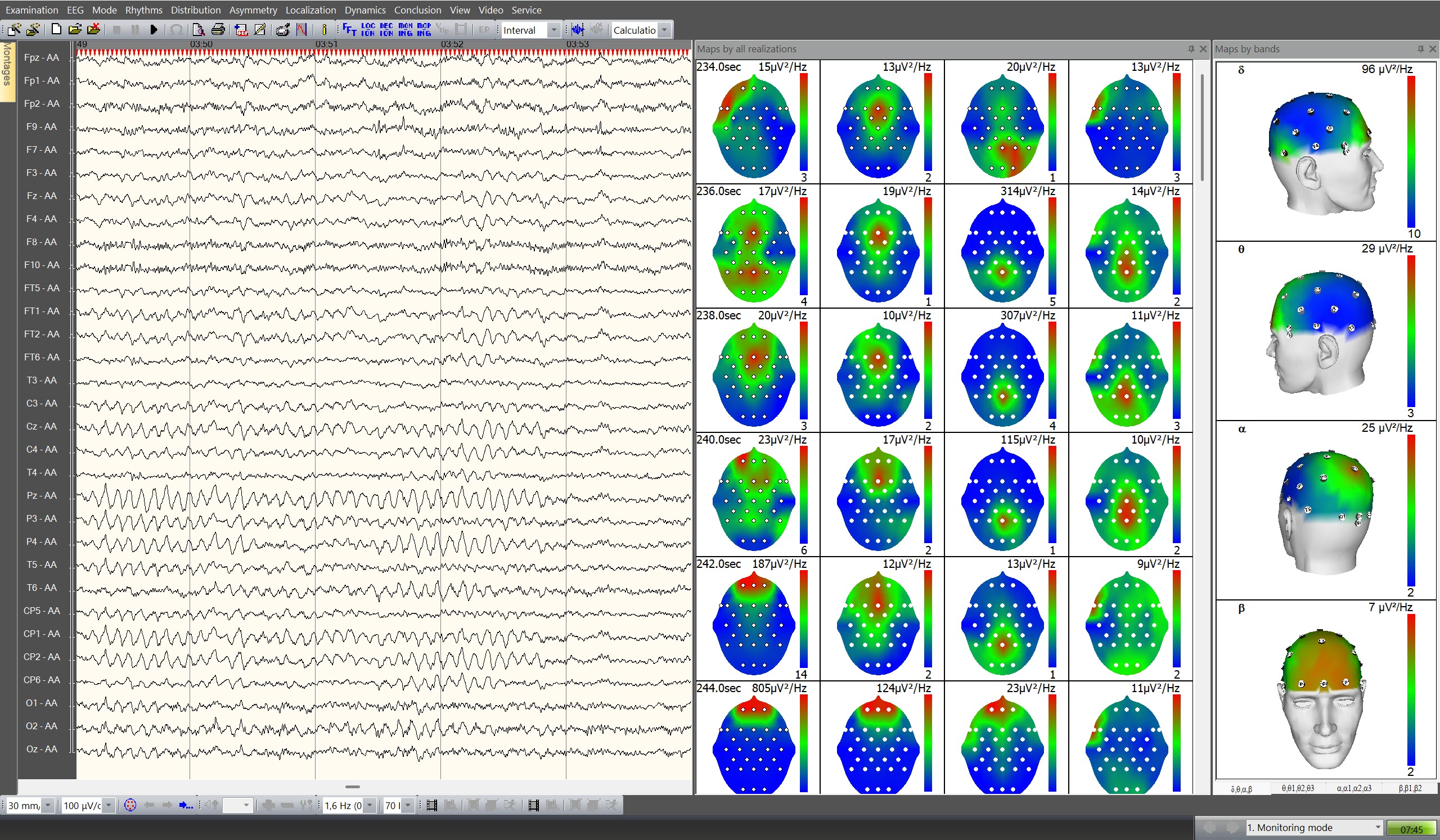

Электроэнцефалограф обеспечивает картирование самых разнообразных данных: мощность частотных диапазонов, медианную частоту спектра, канонограммы (соотношение диапазонов), мощность на всех анализируемых частотах, амплитуды ЭЭГ, коэффициенты корреляции и коэффициенты когерентности. Можно картировать любой фрагмент ЭЭГ, выделять область для анализа или получить интегральную характеристику в течение периода одной из функциональных проб. Для облегчения визуального восприятия карт в системе предусмотрено их трёхмерное изображение.
Электроэнцефалографы способны анализировать вариабельность сердечного ритма по следующим методикам: временной анализ (статистический); анализ волновой структуры ритма сердца; анализ скаттерограммы; вариационная пульсометрия по Баевскому.

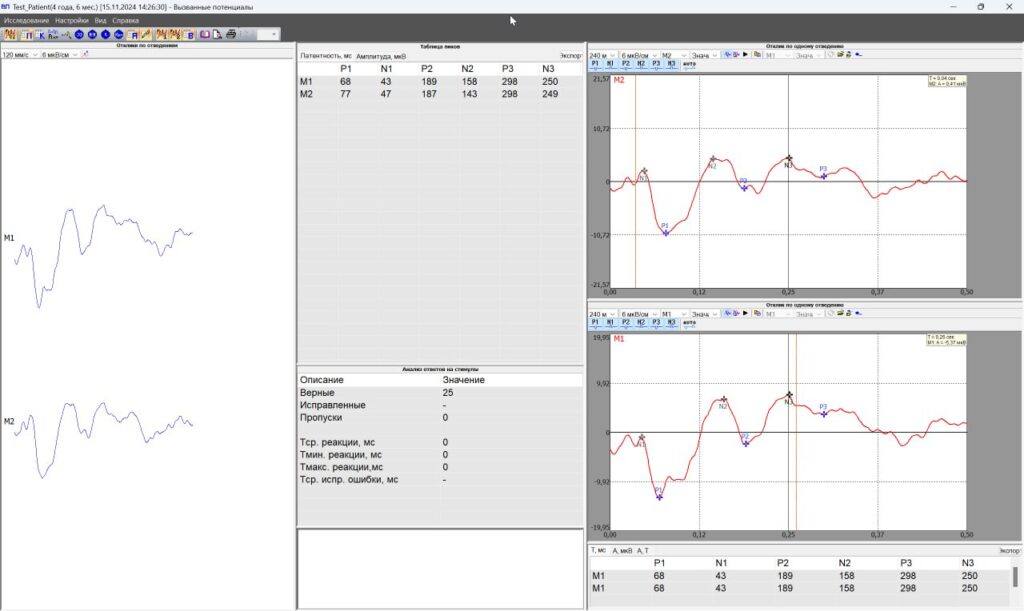

Программное обеспечение BRAINTEST позволяет обрабатывать широкий спектр данных, собранных во время регистрации слуховых, когнитивных и зрительных вызванных потенциалов, в том числе реакции пациента на события.
В качестве основы для формирования вывода врачу выдается автоматическое описание ЭЭГ с обобщенной информацией о спектральном составе ЭЭГ, анализом ее изменений после проведения функциональных проб, амплитудно-временными параметрами и количественными характеристиками зарегистрированной кривой.
Сформировать текстовый вывод можно самостоятельно в произвольной форме или дополнить вывод автоматическим описанием. Шаблоны и режим «Вопрос-Ответ» позволяют в диалоговой форме быстро построить текстовый вывод нужного объема и сложности. Компоновка листа при создании отчета об исследовании произвольна.

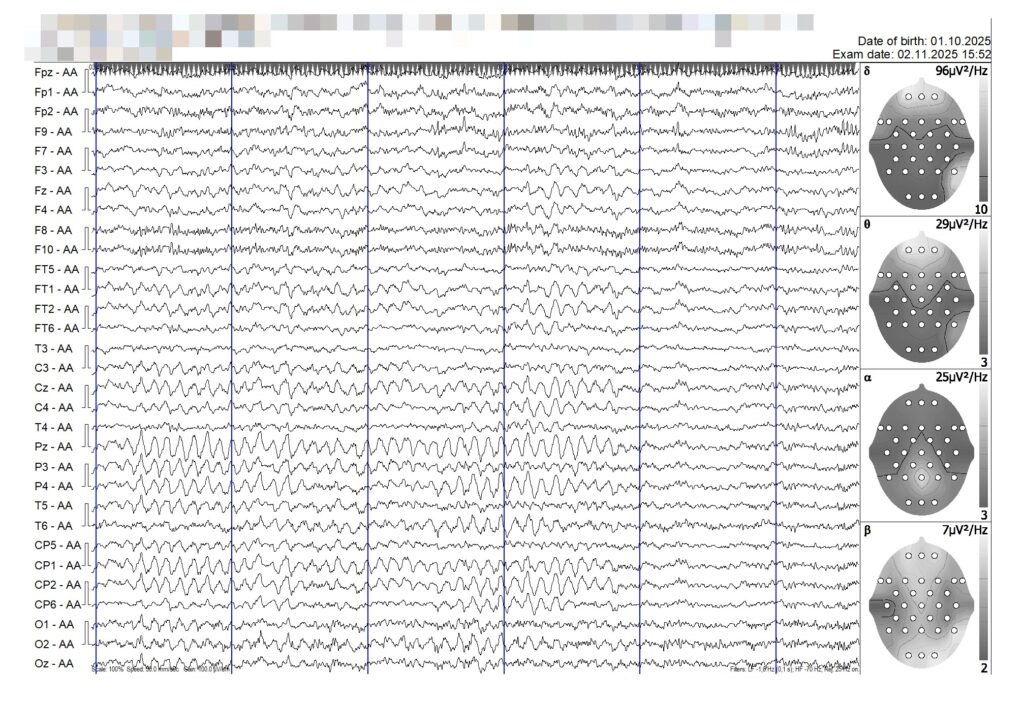

В процессе создания вывода выбранные участки зарегистрированной ЭЭГ и видеозаписей, результаты анализа ЭЭГ, все ее наглядные формы (карты, графики, диаграммы, гистограммы) могут быть выведены на печать.
